Bộ thí nghiệm về dòng điện xoay chiều

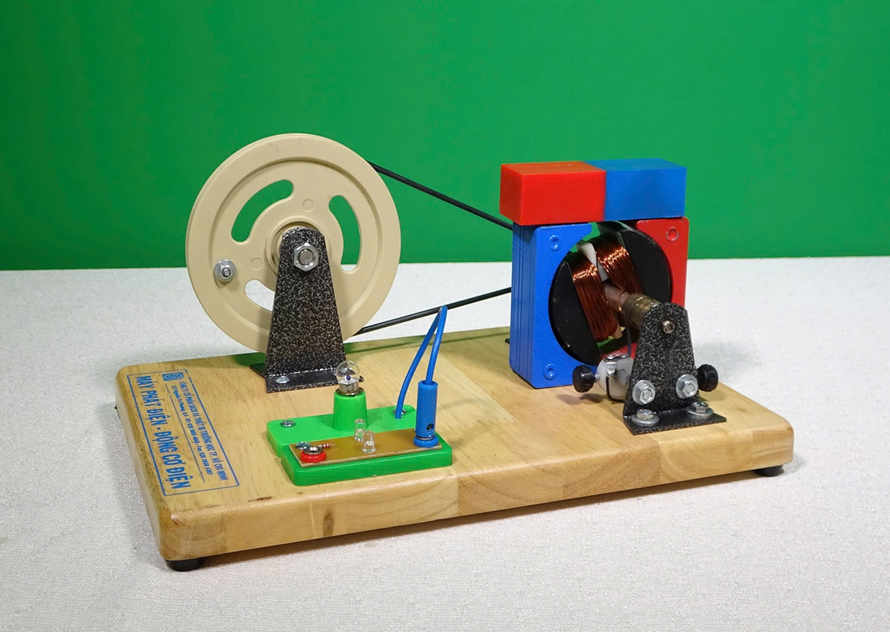

Thiết bị này được thiết kế chủ yếu để minh họa các nguyên lý cơ bản của máy biến áp xoay chiều. Máy phát điện thể hiện được cấu trúc gồm:
• Nam châm vĩnh cửu đặt trong hộp nhựa kích thước: (89x31x24)mm, bên ngoài được sơn 2 phần đỏ và xanh tương ứng với 2 cực bắc, nam. Rôto bằng thép Φ68x30mm gắn trên trục quay Φ0,8mm bằng thép, một đầu trục gắn puly bằng nhôm có đường kính ngoài 22mm, đầu kia gắn cổ góp để lấy điện ra 1 chiều hoặc xoay chiều, hai thanh quét bằng đồng đàn hồi, 2 đầu trục có giá đỡ bằng thép được gắn chặt với đế bằng bulong và đai ốc. Tay quay, puly lớn bằng nhựa PS-HI đường kính 112mm, dày 9.5mm, phẳng, không vênh, giá đỡ bằng thép. Dây truyền động bằng cao su bản 3.5mm đường kính ~140mm.
• Đế gỗ ghép tự nhiên được sơn PU kích thước (298x198x18)mm, gắn 4 chân cao su chống rung cao 8mm; Trên mặt có 2 bản nhựa: một bản gắn (đui + đèn) loại 2,5V và một dây nối; một bản gắn mạch điện kích thước (24x62)mm, có 2 đèn LED xanh, đỏ mắc song song ngược chiều, 2 giắc Φ4mm bằng đồng để lấy điện áp ra 3V, 1W.
